CASE STUDY: SpiralAir ® Düse reduziert den Luftverbrauch bei der Rauchgaskühlung deutlich – Stahlindustrie

Die Kühlung der Abgase aus dem Lichtbogenofen (EAF) ist entscheidend für die Kontrolle der Gastemperaturen in den Rohrleitungen beim Eintritt in den Filter, um Brände zu vermeiden. Luftzerstäubungsdüsen sind ideal für die Kühlung der Gase, da sie sehr feine Tröpfchen erzeugen. Der Luftverbrauch kann jedoch hoch und kostspielig sein, wenn die falsche Düse ausgewählt wird.

PROBLEM
Hoher Druckluftverbrauch

Ein führendes Stahlwerk nutzte Seewasser, um austretendes heißes Rauchgas abzukühlen. Ziel war es, das Rauchgas durch Verdunstungskühlung auf 350 °F abzukühlen. Der aktuelle Prozess des Kunden nutzte fünf Zweistoff-Luftzerstäubungsdüsen eines anderen Sprühherstellers. Zweistoffdüsen benötigen sowohl Luft als auch Flüssigkeit, damit die Zerstäubung erfolgen kann. Die Durchflussrate für jede Düse betrug 20 GPM. Der für jede Düse erforderliche Gesamtdruck betrug 50 psi (Luft) und 60 psi (Wasser). Die für diese Anwendung berechnete Gesamtmenge an Zerstäubungsluft betrug 93 SCFM.

Diese Zweistoffdüsen verbrauchten zu viel Druckluft und der Kunde war wegen der hohen Kosten unzufrieden. Er wollte wissen, ob er von einer Zweistoffdüse auf eine Einstoffdüse umsteigen könnte, sodass er keine Druckluft mehr benötigt.

LÖSUNG

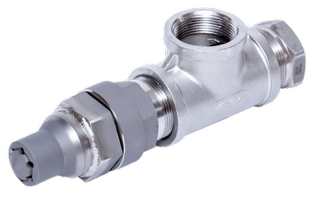

SpiralAir ® SA Luftzerstäubungsdüsen mit hohem Durchfluss

Der Kunde kontaktierte BETE wegen einer besseren Lösung zum Abschrecken von Sprühnebeln und äußerte seine Bedenken hinsichtlich der Menge an Druckluft, die in seinem aktuellen Prozess verbraucht wird. Die Ingenieure bei BETE verglichen die Einstoffdüse Spiral TF mit der Zweistoffdüse SpiralAir SA, um herauszufinden, welche Option besser ist. Bei dieser Sprühanwendungsart sind kleinere Tröpfchengrößen für eine effektive Abschreckung und Kühlung von Gasen unerlässlich, sodass BETE feststellte, dass die Luftzerstäubung immer noch die beste Lösung ist. Luftzerstäubungsdüsen erzeugen kleinere Tröpfchengrößen bei höheren Durchflussraten und niedrigeren Flüssigkeitsdrücken als Einstoffdüsen. Obwohl weiterhin Druckluft erforderlich ist, wird die ausgewählte SpiralAir SA-Düse den Verbrauch erheblich senken.

Vorteile der SpiralAir ® SA High Flow Luftzerstäubungsdüsen

  • Eigene Fertigung
  • Technische Beratung
  • Entwickelt, um spezifische Prozessbedingungen zu erfüllen
  • Zertifizierte Rohrleitungen ASME B31.3, B31.1
  • Eigene Gussteile, große Auswahl an exotischen Materialien
  • Zertifiziertes Schweißen ASME B&PVC, Abschnitt IX
  • NACE-Konformität


ERGEBNIS

Die SpiralAir SA-Zweistoffdüsen von BETE haben eine gleichwertige Flüssigkeitsdurchflussrate und verbrauchen nur 1/3 der Luftmenge im Vergleich zur ursprünglichen Zweistoffdüse des Kunden, während sie mit nahezu demselben Flüssigkeits- und Luftdruck arbeiten. Diese Effizienzsteigerung bedeutet eine geschätzte Einsparung von 2.600 USD pro Jahr an Luftkosten.

Der SpiralAir SA mit 1-1/2”-Anschluss und der Einrichtungsnummer 2301-B hat eine Durchflussrate von 20 GPM und benötigt 50 psi Luft/61 psi Wasser. Die Gesamtmenge der zerstäubten Luft wurde von 93 SCFM auf 30 SCFM reduziert. Das erfahrene Team von BETE entwarf und fertigte eine Sprüheinheit, um die vorhandene Sprühtechnologie des Kunden mit fünf leistungsstarken SpiralAir SA-Düsen zu ersetzen.
